Сбор данных
Сенсоры фиксируют дорожную обстановку. Камеры распознают разметку, транспорт и пешеходов, радары измеряют расстояние и скорость объектов впереди.
ADAS и DMS:
полный гид по
системам помощи водителю
Экспертная статья о технологиях активной безопасности для коммерческого транспорта
Разбираем, что такое ADAS и DMS, как они работают, чем отличаются и почему их используют вместе. Статистика, европейские нормативы и практические рекомендации для автопарков.
Начать чтение
Время чтения: ~15 минут
Краткая суть
Кратко о главном
ADAS и DMS - это две разные, но взаимосвязанные системы безопасности транспорта. ADAS анализирует дорожную обстановку перед автомобилем и помогает водителю избежать опасных ситуаций. DMS контролирует состояние самого водителя и выявляет усталость, сонливость и отвлечение внимания.
Если упростить, ADAS смотрит наружу, а DMS - внутрь кабины. Первая система снижает риск столкновений за счет контроля полосы, дистанции, препятствий и других дорожных факторов. Вторая помогает вовремя заметить, что водитель потерял концентрацию, смотрит в сторону, засыпает или отвлекается на телефон.
В коммерческом транспорте эти системы особенно важны, потому что аварийность часто связана не с одной причиной, а с сочетанием факторов: сложной дорожной ситуации, усталости, длительных рейсов, городской плотности движения и человеческих ошибок. Поэтому ADAS и DMS все чаще рассматривают не по отдельности, а как единый контур активной безопасности.
В этой статье разберем, что такое ADAS и DMS, как они работают, чем отличаются друг от друга, где применяются и какие требования уже действуют в ЕС.
Основы технологии
Что такое ADAS
ADAS (Advanced Driver Assistance Systems) - это класс систем помощи водителю, которые анализируют дорожную обстановку и помогают снизить риск аварий. В зависимости от реализации система либо предупреждает водителя о потенциальной опасности, либо автоматически вмешивается в управление.
Основная задача ADAS - распознать опасную ситуацию раньше человека и дать время на реакцию или выполнить действие самостоятельно.
По данным исследований IIHS, системы предупреждения о фронтальном столкновении (FCW) снижают риск наездов сзади примерно на 40–50%, а системы автоматического экстренного торможения (AEB) дают сопоставимый эффект. Это показывает, что ADAS влияет не только на теорию безопасности, но и на реальные показатели аварийности. Для этого система постоянно «наблюдает» за дорогой и окружающей средой.
В основе ADAS лежит набор сенсоров и алгоритмов обработки данных. На практике это сочетание фронтальных камер и радаров, которые дополняют друг друга: камера распознает объекты и разметку, а радар точно измеряет расстояние и скорость. В коммерческом транспорте чаще всего используются:
- видеокамеры, которые распознают разметку, транспорт, пешеходов
- радары, которые измеряют дистанцию и скорость объектов
- в отдельных решениях - дополнительные датчики (например, ультразвуковые)
На базе этих данных система реализует функции безопасности. К наиболее распространенным относятся:
- AEB / AEBS - автоматическое экстренное торможение
- FCW - предупреждение о фронтальном столкновении
- LDW / LDWS - предупреждение о сходе с полосы
- контроль дистанции до впереди идущего транспорта
ADAS не заменяет водителя. Это система поддержки, которая снижает вероятность ошибки, но не исключает ее полностью. Ее эффективность напрямую зависит от того, как водитель реагирует на предупреждения и соблюдает правила движения.
Пошаговый процесс

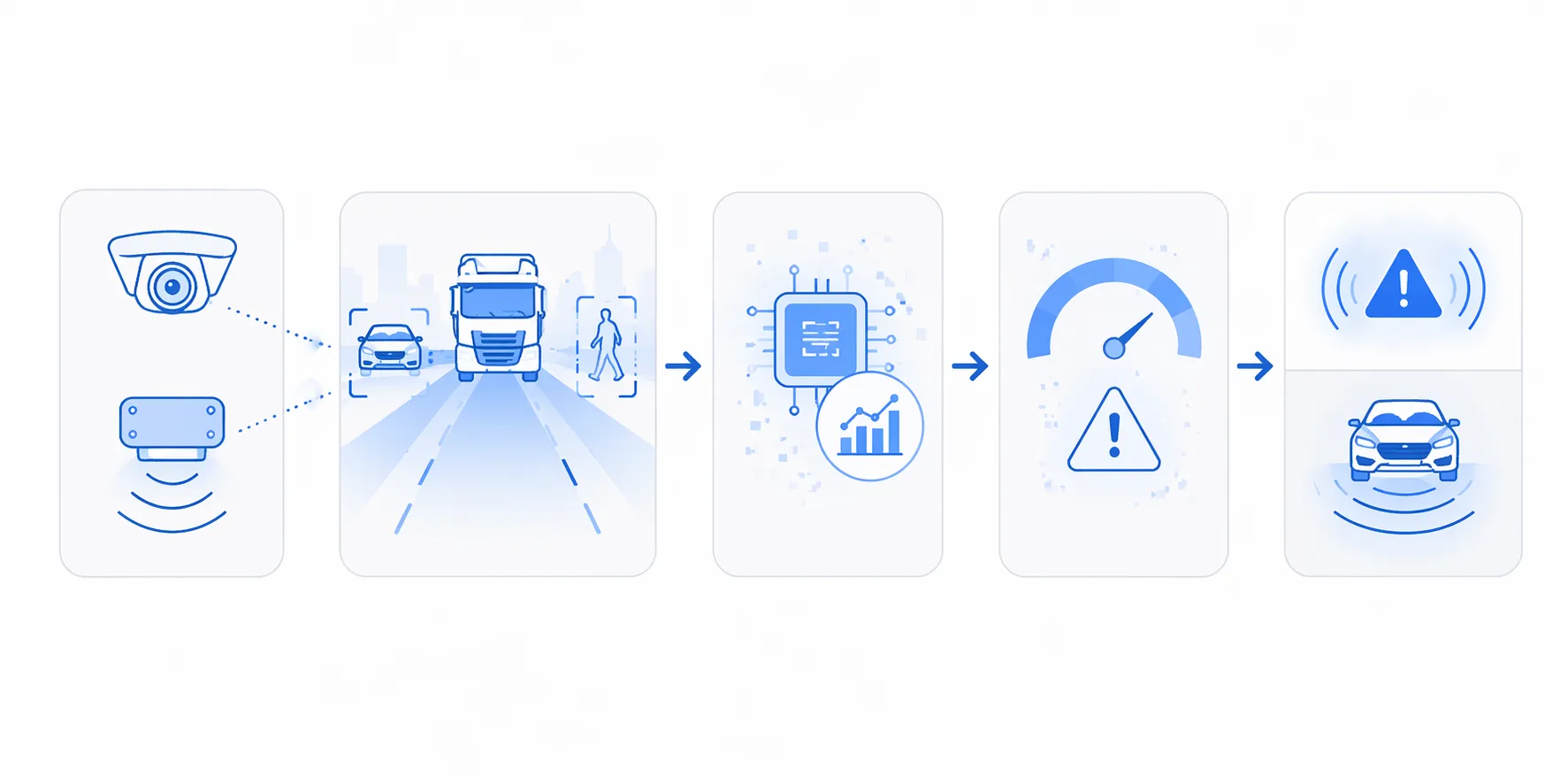

Как работает ADAS
Работу ADAS удобно рассматривать как последовательность из нескольких этапов. Система постоянно обрабатывает поток данных и в реальном времени оценивает, есть ли риск аварии.
Анализ сцены
Алгоритмы компьютерного зрения определяют, где находятся объекты, как они движутся и как меняется расстояние до них. Система «понимает» контекст: полоса движения, плотность потока, наличие препятствий.
Оценка риска
На основе скорости, дистанции и траектории рассчитывается вероятность столкновения или схода с полосы. Если параметры выходят за безопасные пределы, система фиксирует потенциально опасную ситуацию.
Реакция системы
В зависимости от уровня риска ADAS либо предупреждает водителя (звуковой сигнал, голосовое сообщение, индикация), либо вмешивается в управление, например, инициирует экстренное торможение.
Простой сценарий:
Впереди идущий автомобиль резко тормозит. Радар фиксирует быстрое сокращение дистанции, камера подтверждает наличие препятствия. Система рассчитывает, что водитель не успевает среагировать, и сначала подает предупреждение. Если реакции нет, активируется автоматическое торможение.
Такая логика позволяет системе реагировать быстрее человека и снижать вероятность аварии, особенно в ситуациях с ограниченным временем на принятие решения.
Мониторинг водителя

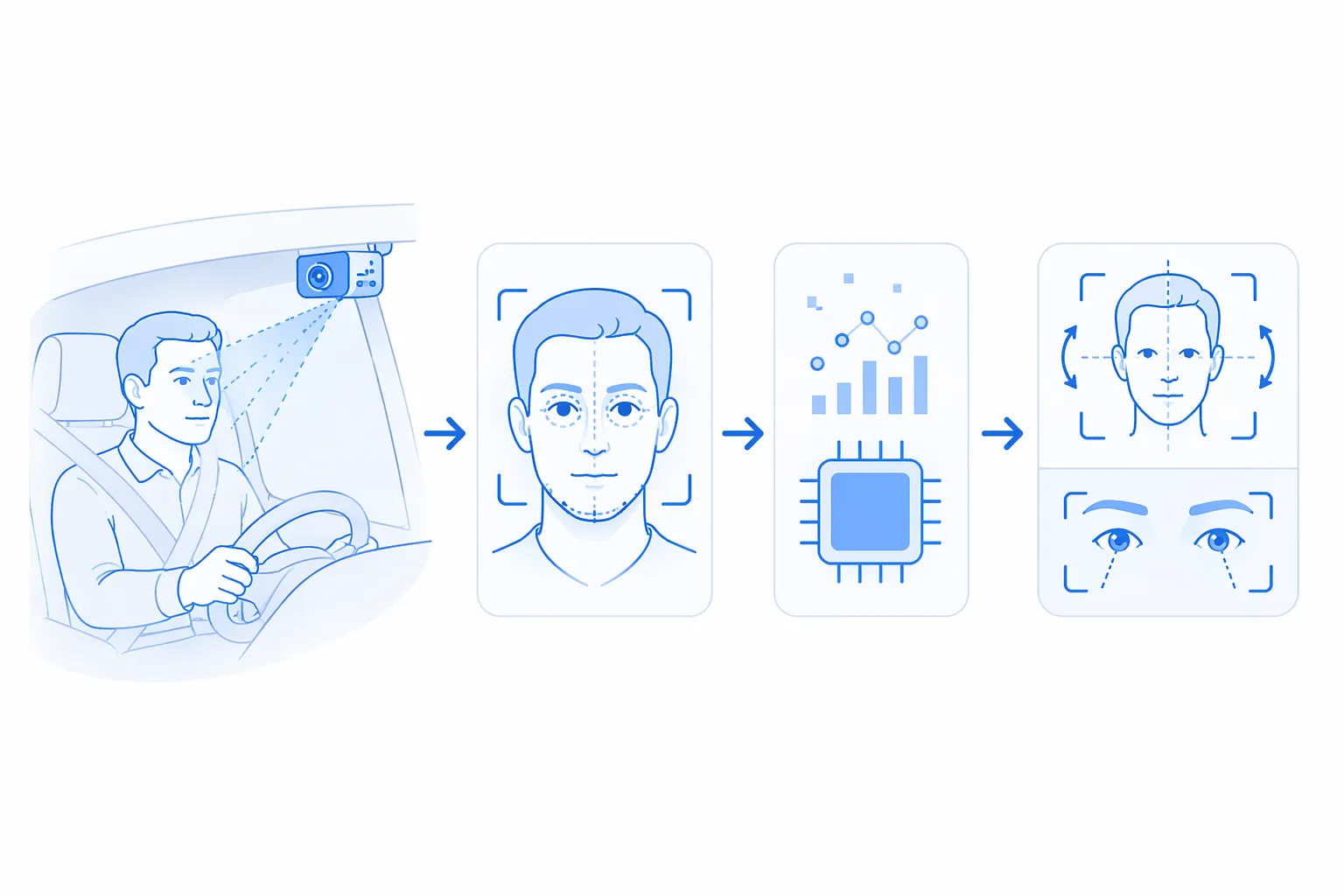

Что такое DMS / DSM
DMS (Driver Monitoring System) или DSM (Driver State Monitoring) - это система мониторинга состояния водителя, которая отслеживает его внимание, уровень усталости и поведение за рулем.
Если ADAS контролирует дорожную обстановку, то DMS «наблюдает» за водителем. Ее задача - вовремя определить, что человек теряет концентрацию и может допустить ошибку.
В основе DMS лежит видеонаблюдение в кабине и алгоритмы анализа поведения. Обычно используются инфракрасные камеры, которые позволяют отслеживать глаза и положение головы даже ночью или при плохом освещении. Обычно система включает:
- инфракрасную камеру, направленную на водителя
- алгоритмы компьютерного зрения
- модели анализа поведения
Такая система способна фиксировать:
- закрывание глаз и признаки сонливости
- направление взгляда
- отвлечение на телефон или другие объекты
- положение головы и тела
Важно понимать отличие DMS от простых систем «антисон». Классические решения анализируют только поведение автомобиля, например, микрокоррекции рулем. DMS оценивает состояние самого водителя, что позволяет выявлять проблему раньше и точнее.
В коммерческом транспорте это особенно важно, потому что водители часто работают в условиях длительных рейсов, ночных смен и высокой нагрузки. В таких условиях человеческий фактор становится одним из ключевых рисков.
Пошаговый процесс

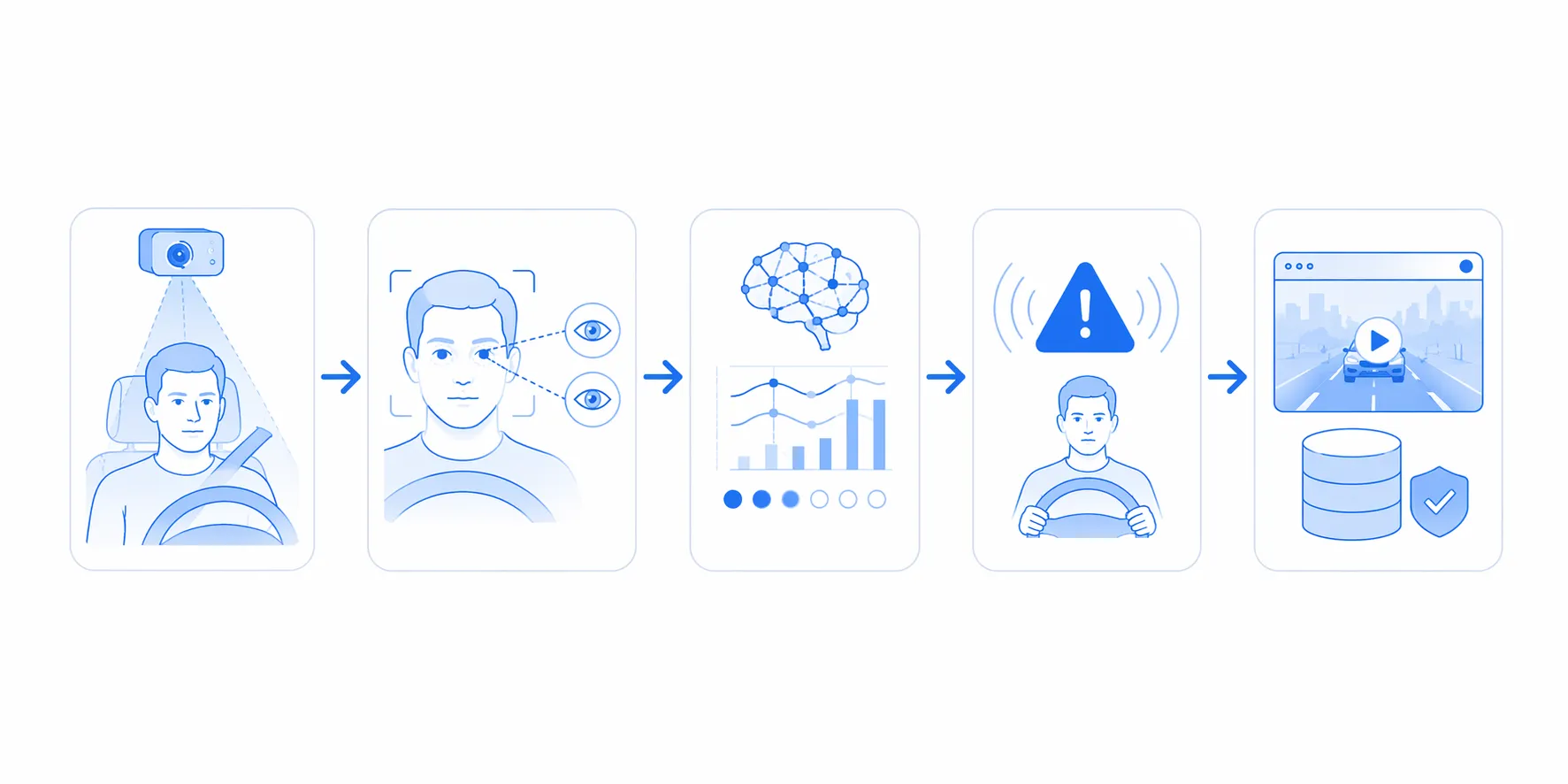

Как работает DMS
Работа DMS строится на непрерывном анализе состояния водителя в реальном времени. Система отслеживает признаки усталости и отвлечения и реагирует до того, как ошибка приведет к опасной ситуации.
Захват изображения
Инфракрасная камера, установленная в кабине, фиксирует лицо водителя. ИК-подсветка позволяет работать и днем, и ночью, а также снижает влияние освещения в салоне.
Анализ глаз и головы
Алгоритмы определяют положение головы, направление взгляда и состояние глаз. Отслеживаются параметры вроде частоты моргания, длительности закрытия глаз, отклонения взгляда от дороги.
Выявление паттернов поведения
На основе последовательности признаков система выявляет устойчивые паттерны: сонливость, потерю концентрации, отвлечение на телефон, разговор с пассажиром. Важно, что оценивается не одно действие, а динамика во времени.
Формирование события и предупреждение
Если показатели выходят за безопасные пределы, система формирует событие. Водитель получает предупреждение звуком, голосом или индикацией. В телематике фиксируется событие для последующего анализа автопарком.
Простой сценарий:
Водитель едет по трассе и начинает отвлекаться на телефон. Камера фиксирует, что взгляд уходит с дороги, а голова повернута в сторону. Система распознает отвлечение и подает предупреждение. Если поведение повторяется, событие фиксируется в системе мониторинга.
Такая логика позволяет выявлять проблему раньше, чем она проявится в управлении автомобилем, и снижать риск аварий, связанных с человеческим фактором.
Сравнение систем

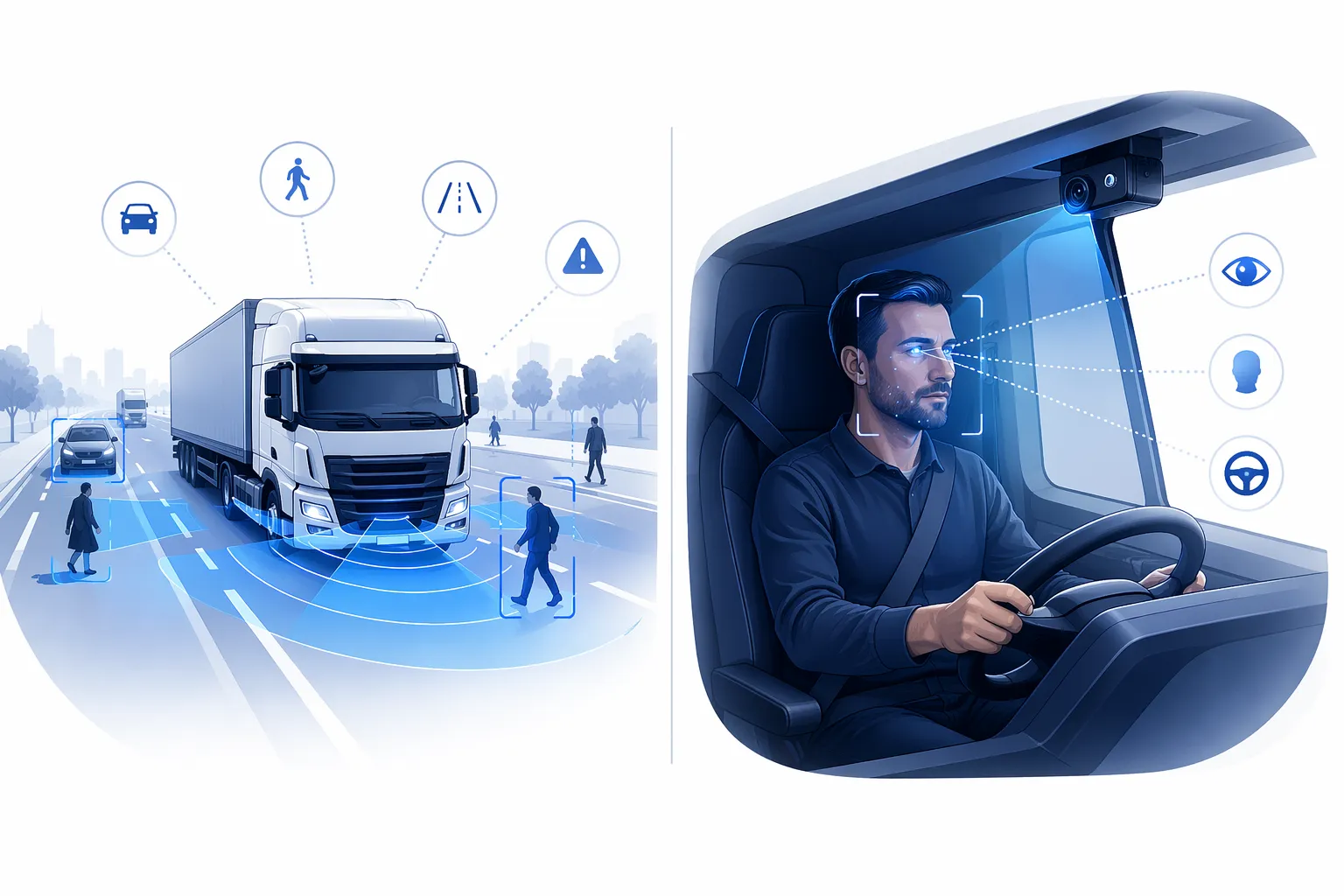

Чем отличается ADAS от DMS
ADAS и DMS решают разные задачи и работают с разными типами данных, хотя в рамках одной системы безопасности они дополняют друг друга.
ADAS отвечает за внешний контроль. Система анализирует дорожную обстановку перед автомобилем и вокруг него: транспорт, разметку, пешеходов, дистанцию и скорость движения.
DMS, наоборот, работает с внутренними факторами. Она оценивает состояние водителя: куда он смотрит, насколько внимателен, есть ли признаки усталости или отвлечения.
Ключевые различия
| Параметр | ADAS | DMS |
|---|---|---|
| Объект контроля | Дорожная обстановка | Водитель |
| Тип данных | Камеры, радары, внешние сенсоры | Камера в кабине и анализ поведения |
| Основная задача | Предотвратить столкновение или опасный маневр | Предотвратить ошибку водителя |
| Тип реакции | Предупреждение или автоматическое вмешательство | Предупреждение и фиксация события |
Эти системы не конкурируют, а работают на разных уровнях риска. ADAS снижает влияние внешних факторов, а DMS - человеческого фактора. Только вместе они дают полный контроль над ситуацией.
Синергия систем
Почему ADAS и DMS используют вместе
Большинство дорожно-транспортных происшествий происходит не из-за одной причины, а из-за сочетания факторов. Чаще всего это комбинация внешней ситуации на дороге и человеческой ошибки.
ADAS и DMS закрывают эти риски с разных сторон.
ADAS контролирует дорожную обстановку и помогает избежать столкновений, если ситуация развивается слишком быстро.
DMS следит за состоянием водителя и предупреждает, если он устал, отвлекся или потерял концентрацию.
Когда системы работают вместе, они дополняют друг друга и создают более устойчивый уровень безопасности.
Пример синергии №1
Впереди появляется препятствие. ADAS фиксирует опасность, но в этот момент водитель отвлекся и не смотрит на дорогу. DMS это определяет и система усиливает предупреждение. Если реакции нет, ADAS может инициировать торможение.
Пример синергии №2
Водитель начинает засыпать на трассе. DMS фиксирует признаки сонливости и предупреждает его. Если водитель не реагирует и автомобиль начинает уходить с полосы, ADAS дополнительно подает сигнал о сходе с полосы.
Таким образом, системы работают как единый контур: одна контролирует ситуацию снаружи, другая - состояние человека. Это позволяет закрыть как внешние, так и внутренние причины аварий.
Сегменты транспорта
В каких сферах коммерческого транспорта применяются ADAS и DMS
Системы ADAS и DMS используются в первую очередь в тех сегментах транспорта, где цена ошибки высока, а нагрузка на водителя значительная.
Коммерческий транспорт
Грузовые автомобили и магистральные перевозки - один из основных сегментов применения. Длительные рейсы, усталость, ночные смены и высокая плотность движения делают человеческий фактор ключевым риском. ADAS снижает вероятность столкновений, а DMS помогает контролировать состояние водителя в течение всей смены.
Пассажирский транспорт
Автобусы и маршрутный транспорт работают в условиях городской среды, где много пешеходов, частые остановки и высокая ответственность за пассажиров. В таких условиях системы помогают снизить риск наезда, резких маневров и ошибок водителя.
Городская логистика
Частые остановки, плотный трафик и большое количество маневров увеличивают вероятность мелких и средних ДТП. ADAS помогает контролировать дистанцию и обстановку, а DMS снижает риск отвлечения.
Спецтехника и строительный транспорт
Работа в ограниченном пространстве, на стройплощадках и в зонах с повышенной опасностью требует дополнительного контроля. Системы помогают фиксировать препятствия и контролировать внимание оператора.
Во всех этих сценариях ключевая задача остается одной - снизить влияние человеческого фактора и повысить управляемость рисков.
Исследования и данные
Статистика и роль человеческого фактора
Большинство дорожно-транспортных происшествий связано не с техническими неисправностями, а с действиями водителя. Это подтверждают исследования в разных странах и сегментах транспорта.
По данным Federal Motor Carrier Safety Administration (FMCSA), около 87% аварий с участием грузового транспорта в США связаны с человеческим фактором. Это означает, что ключевые причины - невнимательность, усталость, неправильная оценка ситуации и ошибки в управлении.
аварий с участием грузового транспорта связаны с человеческим фактором (FMCSA, США)
серьезных ДТП - усталость водителя как значимый фактор (ERSO, Европа)
Дополнительные исследования показывают, что:
- усталость водителя участвует примерно в 15–20% серьезных ДТП (по данным европейских исследований ERSO)
- отвлечение внимания (телефон, разговоры, внешние факторы) является одной из частых причин аварий
Эти цифры важны в контексте ADAS и DMS.
При этом стоит учитывать, что влияние усталости и отвлечения часто недооценивается в официальной статистике, так как такие факторы сложнее точно зафиксировать при разборе ДТП.
ADAS помогает снизить последствия ошибок, когда опасная ситуация уже возникла.
DMS работает раньше - она выявляет состояние, при котором вероятность ошибки возрастает.
Именно поэтому современные системы безопасности все чаще строятся вокруг контроля не только дороги, но и поведения водителя.
General Safety Regulation
Европейские нормативы для транспорта
Европейский союз уже внедрил обязательные требования к системам активной безопасности транспортных средств. Основной документ - Regulation (EU) 2019/2144, известный как General Safety Regulation.
С 2022 года требования применяются к новым типам транспортных средств, а с 2024 года - ко всем новым автомобилям, включая коммерческий транспорт.
В рамках этого регламента уже обязательны или внедрены такие функции, как:
- автоматическое экстренное торможение (AEB / AEBS)
- предупреждение о сходе с полосы (LDW / LDWS)
- интеллектуальный ограничитель скорости (ISA)
- системы контроля внимания и сонливости водителя (DDAW, Driver Drowsiness and Attention Warning)
Важно отметить, что DDAW не всегда означает полноценную систему DMS с камерой. В некоторых случаях это могут быть более простые решения, анализирующие поведение автомобиля.
Для грузового транспорта и автобусов дополнительно усиливаются требования к контролю слепых зон и защите уязвимых участников движения, таких как пешеходы и велосипедисты.
Это означает, что ADAS и элементы DMS уже не являются опциональной технологией, а становятся частью обязательного стандарта безопасности в Европе.
Для компаний, работающих в сфере транспорта, это сигнал о том, что внедрение подобных систем - не только вопрос повышения безопасности, но и соответствия нормативным требованиям.
Важно учитывать
Ограничения систем ADAS и DMS
Несмотря на высокую эффективность, системы ADAS и DMS имеют ограничения, которые важно учитывать при эксплуатации.
Погодные и внешние условия
Камеры ADAS могут работать хуже при сильном дожде, тумане, снегопаде или загрязнении объектива. В таких условиях точность распознавания снижается, особенно для разметки и мелких объектов.
Ограничения алгоритмов
Системы работают на основе моделей и сценариев, поэтому в нестандартных ситуациях могут возникать ложные срабатывания или, наоборот, пропуски событий. Это касается как дорожных ситуаций, так и анализа поведения водителя.
Фактор водителя
ADAS и DMS не заменяют человека. Если водитель игнорирует предупреждения или сознательно отключает систему, уровень безопасности снижается. Эффективность напрямую зависит от дисциплины и реакции водителя.
Важно рассматривать эти системы как инструмент повышения безопасности, а не как автономное решение, которое полностью исключает риск аварий.
Установка на действующий автопарк
Установка ADAS и DMS на действующий автопарк
Системы ADAS и DMS можно устанавливать не только на новые автомобили, но и на уже эксплуатируемый транспорт. Это особенно актуально для коммерческих автопарков, где обновление техники происходит постепенно.
Такие решения называются aftermarket. Они не требуют заводской интеграции и могут быть внедрены на существующий транспорт без замены автомобиля.
Общая логика установки выглядит так:
- на лобовое стекло или в переднюю часть кабины устанавливается ADAS-камера
- в салоне размещается камера DMS, направленная на водителя
- оборудование подключается к питанию транспортного средства
- при необходимости система интегрируется с видеорегистратором (MDVR) и телематикой
В более сложных сценариях возможна интеграция с CAN-шиной или другими интерфейсами автомобиля, что позволяет учитывать скорость, торможение и другие параметры. Однако для базовой работы систем это не всегда обязательно.
Главное преимущество aftermarket-подхода в том, что автопарк может поэтапно внедрять системы безопасности без полной замены техники. Это делает ADAS и DMS доступными не только для новых автомобилей, но и для уже работающего транспорта.
Вопросы и ответы
FAQ
Чем DMS отличается от обычной камеры в кабине?
Обычная камера просто записывает видео. DMS анализирует поведение водителя в реальном времени: направление взгляда, положение головы, признаки усталости. Система не просто фиксирует, а выявляет риски и предупреждает водителя.
Работает ли ADAS ночью и в плохую погоду?
Да, системы продолжают работать ночью благодаря радару и алгоритмам обработки изображения. Однако в условиях сильного дождя, тумана или загрязнения камеры точность может снижаться. Поэтому ADAS рассматривается как помощь, а не как замена водителя.
Можно ли установить ADAS и DMS на уже используемый транспорт?
Да, существуют aftermarket-решения, которые устанавливаются на действующий автопарк без замены техники. Камеры монтируются в кабине, оборудование подключается к питанию, при необходимости интегрируется с видеорегистратором и телематикой.
Обязательны ли ADAS и DMS в Европе?
Часть функций ADAS и систем контроля внимания уже обязательны в ЕС в рамках Regulation (EU) 2019/2144. Требования применяются ко всем новым транспортным средствам с 2024 года.
Интегрируются ли эти системы с GPS и видеонаблюдением?
Да, в коммерческом транспорте ADAS и DMS часто работают в составе единой системы с видеорегистратором (MDVR) и GPS-мониторингом. Это позволяет не только предупреждать водителя, но и анализировать события на уровне автопарка.
Заменяют ли ADAS и DMS водителя?
Нет. Это системы помощи водителю. Они снижают риск ошибок и предупреждают об опасности, но не заменяют человека и не исключают полностью вероятность аварий.
Что происходит, если водитель игнорирует предупреждения?
Система продолжает фиксировать события и может повторно сигнализировать об опасности. В телематике такие случаи сохраняются и могут использоваться для анализа и обучения водителей, что помогает снижать повторяемость нарушений.
