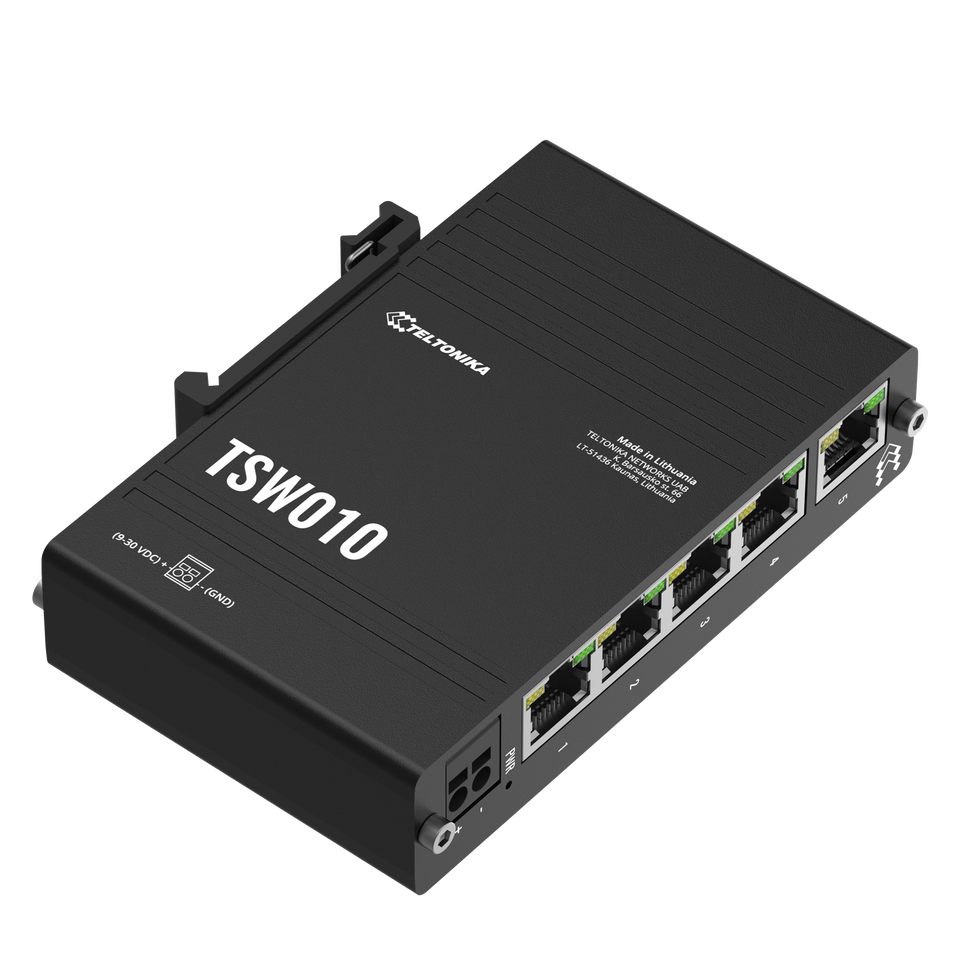

Teltonika TSW010 — неуправляемый промышленный Ethernet-коммутатор для объединения до пяти совместимых проводных устройств в одном локальном сегменте. Он рассчитан на задачу с заранее понятной топологией: кабельные линии сходятся в одном узле, Fast Ethernet достаточно для обмена данными, а отдельная настройка сетевого оборудования не требуется.
Роль TSW010 в такой системе предельно конкретна: принять Ethernet-подключения и обеспечить их работу внутри компактного проводного сегмента. Коммутатор не заменяет маршрутизатор, контроллер или средство диспетчеризации и не добавляет управляемые функции сети. Это важно учитывать ещё на этапе проектирования, чтобы устройство решало именно задачу физического объединения подключений.
Неуправляемая архитектура для фиксированной сети
TSW010 работает по принципу Plug and Play: после подачи питания и подключения кабелей ему не нужна базовая конфигурация через web-интерфейс. Для фиксированного узла это сокращает число действий при вводе в эксплуатацию и убирает отдельный этап настройки самого коммутатора.
Обратная сторона такой простоты — отсутствие инструментов программного управления сетью. Если проект требует сегментации, контроля сетевых правил или их изменения во время эксплуатации, задача выходит за пределы неуправляемого класса. TSW010 подходит там, где схема соединений заранее определена и от коммутатора требуется стабильная базовая коммутация без администрирования.
Пять портов Fast Ethernet для рассчитанного сегмента
Пять портов RJ45 поддерживают скорость 10/100 Мбит/с и Auto MDI/MDIX. Такой набор позволяет собрать небольшой локальный узел без ручного выбора типа Ethernet-кабеля по схеме прямого или перекрёстного соединения. Покупателю важно заранее посчитать все требуемые линии и оставить место для подключения именно в пределах пяти портов.
Fast Ethernet задаёт и предел пропускной способности каждого подключения — до 100 Мбит/с. Для телеметрии, управляющих команд и другого умеренного обмена этого может быть достаточно, но решение нельзя принимать только по названию «промышленный коммутатор». Нужно сопоставить фактический трафик и число подключений с проектом; выбор между TSW010 и близкими моделями по скорости и PoE вынесен в отдельное сравнение.
Питание через DC-разъём или passive PoE-in
Основной способ питания TSW010 — постоянное напряжение 9–30 VDC через промышленный 2-pin DC-разъём. Такой диапазон позволяет встроить коммутатор в проект с подходящим источником постоянного тока, но напряжение и подключение всё равно должны соответствовать требованиям устройства и схеме конкретного шкафа.
Альтернативно сам TSW010 можно запитать через ETH1 по passive PoE в режиме Mode B, также в диапазоне 9–30 VDC. Это именно вход питания коммутатора: он не раздаёт питание на остальные Ethernet-порты и не является PoE-out. Passive PoE-вход TSW010 не совместим с IEEE 802.3af/at/bt, поэтому источник, напряжение и распиновку нужно проверять как отдельную часть проекта.
DIN-монтаж и рабочая среда
Встроенное крепление на DIN-рейку рассчитано на размещение TSW010 внутри подходящего промышленного или телекоммуникационного шкафа. Степень защиты IP30 следует оценивать вместе с местом установки: она не заменяет защиту внешнего корпуса шкафа и не является основанием для открытого наружного монтажа.
Заявленный диапазон рабочей температуры составляет от −40 до +75 °C, допустимая относительная влажность — 5–95 % без конденсации. Эти значения описывают рабочую среду самого устройства, но не отменяют требований к питанию, защите от влаги и правильному размещению. Монтаж, микроклимат и электрическую схему нужно проверять как единый контур эксплуатации.
Ключевые особенности Teltonika TSW010
- Пять Fast Ethernet-портов. Компактный локальный сегмент до пяти RJ45-подключений со скоростью 10/100 Мбит/с и Auto MDI/MDIX.
- Plug and Play. Для базовой работы коммутатора не нужны web-интерфейс и предварительная сетевая конфигурация.
- Питание 9–30 VDC. Основной вход выполнен через промышленный 2-pin DC-разъём.
- Passive PoE только на вход. ETH1 Mode B может питать сам TSW010, но устройство не выдаёт PoE на подключённое оборудование и не совместимо с IEEE 802.3af/at/bt.
- Монтаж на DIN-рейку и IP30. Исполнение рассчитано на установку в подходящем защищённом шкафу.
- Промышленный диапазон среды. Работа при −40…+75 °C и влажности 5–95 % без конденсации.
Типовые задачи для промышленного коммутатора Teltonika TSW010
TSW010 применяют в локальном сегменте шкафа автоматики, компактном M2M/IoT-узле или сети мониторинга и SCADA, когда требуется базовая коммутация совместимых Ethernet-подключений. В такой роли управляющие и прикладные функции выполняют другие компоненты системы, а коммутатор не подменяет контроллер, шлюз или средство диспетчеризации.
Комплект поставки Teltonika TSW010
- Teltonika TSW010
- QSG (Quick Start Guide)
- Упаковочная коробка
Состав стандартного комплекта может отличаться в зависимости от стандартного кода заказа.
Купить промышленный Ethernet-коммутатор Teltonika TSW010 в Украине
Купить промышленный Ethernet-коммутатор Teltonika TSW010 в EuroMobile можно с доставкой по всей Украине. EuroMobile — официальный поставщик оборудования Teltonika в Украине и поставляет оригинальное оборудование Teltonika для разовых заказов, регулярных закупок и интеграционных проектов.
Teltonika TSW010 доступен со склада, с гарантией 24 месяца и технической поддержкой специалистов. При необходимости поможем подобрать подходящий промышленный коммутатор Teltonika с учётом управляемости, количества и скорости портов, требований к PoE, питанию и монтажу.
