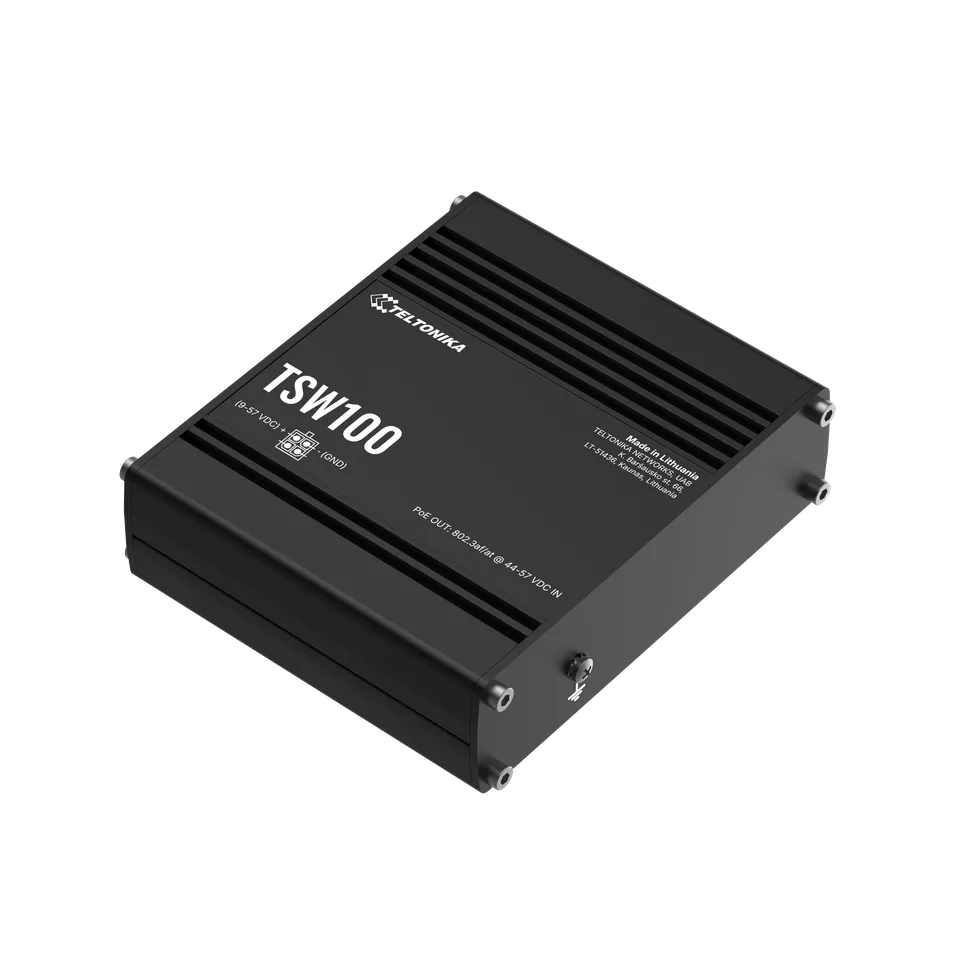

Промышленный PoE+ коммутатор Teltonika TSW100
Teltonika TSW100 – неуправляемый промышленный PoE+ коммутатор с пятью Gigabit-портами RJ45 и четырьмя PoE+ портами для питания совместимых устройств. Модель объединяет проводной локальный сегмент и питание PoE-периферии в одном компактном узле, когда схема подключений заранее определена.
В роли промышленного свитча TSW100 подходит для сети без VLAN, маршрутизации и удалённого управления портами. Это практичный выбор для фиксированной топологии, где важны Gigabit Ethernet, питание до четырёх конечных устройств и понятный расчёт отдельного источника питания.
Пять Gigabit-портов в локальном Ethernet-сегменте
Все пять RJ45-портов работают на скорости 10/100/1000 Мбит/с и поддерживают Auto MDI/MDIX. Отдельный uplink не предусмотрен: для подключения к вышестоящей сети используется один из общего набора портов, поэтому при проектировании нужно оставить достаточно соединений для периферии.
Этот неуправляемый свитч выполняет коммутацию без настройки VLAN или контроля трафика. Non-blocking bandwidth 10 Gbps, таблица MAC 2K и jumbo frame до 9216 B подходят для компактного Gigabit-сегмента, но не заменяют функции маршрутизатора или управляемого коммутатора.
Четыре PoE+ порта и расчёт PSE budget
Порты 1–4 поддерживают IEEE 802.3af Type 1 и IEEE 802.3at Type 2 по схеме Alternative A и подают до 30 W на порт со стороны PSE. Перед подключением камер, точек доступа или другой PoE-периферии необходимо сверить класс и суммарное потребление всех конечных устройств.
Общий PSE budget может достигать 120 W только при использовании источника питания мощнее 130 W. PoE-out работает при входном напряжении 44–57 VDC; в диапазоне 9–43 V коммутатор продолжает передавать Ethernet-данные, но не питает PoE-устройства. Passive PoE нельзя считать штатно совместимым без проверки схемы производителя.
Питание TSW100010040 Without PSU
Выбранная вариация TSW100010040 имеет вход 9–57 VDC через 4-pin промышленный DC-разъём и поставляется Without PSU. Блока питания в комплекте нет, поэтому совместимый источник и его мощность выбирают отдельно под требуемую PoE-нагрузку.
При подборе PSU учитывают выходное напряжение, суммарное потребление подключённых устройств и необходимый запас мощности. Если для проекта нужен PSE budget до 120 W, источник должен быть мощнее 130 W: для нужного режима одновременно выполняются ограничения по напряжению PoE-out и мощности всего узла.
Монтаж и эксплуатация в промышленном узле
Алюминиевый корпус IP30 имеет размеры 115 × 32,2 × 101,2 мм и весит 350 г. Коммутатор можно закрепить на DIN-рейке, стене или ровной поверхности, но соответствующий монтажный комплект приобретается отдельно.
Рабочий диапазон составляет −40…+75 °C при влажности 5–95 % без конденсации. Эти параметры позволяют использовать устройство в шкафу автоматики или другом защищённом узле, однако при монтаже всё равно проверяют заземление, вентиляцию, кабельную схему и условия размещения.
Ключевые особенности Teltonika TSW100
- Пять Gigabit-портов RJ45. Общий набор для локальных устройств и uplink без отдельного выделенного порта.
- Четыре PoE+ выхода. Порты 1–4 поддерживают IEEE 802.3af/at, Alternative A и подают до 30 W на порт.
- PSE budget с обязательным расчётом питания. До 120 W доступны только с PSU мощнее 130 W; PoE-out требует входных 44–57 VDC.
- Поставка Without PSU. Вариация TSW100010040 не включает блок питания, его заказывают отдельно.
- Промышленное размещение. Корпус IP30, диапазон −40…+75 °C и несколько вариантов крепления с дополнительным монтажным комплектом.
Типовые задачи Teltonika TSW100
В шкафу автоматики промышленный PoE+ коммутатор с четырьмя PoE+ портами объединяет контроллер, uplink и совместимые PoE-устройства после расчёта источника питания. Такая схема уменьшает число отдельных линий питания, если источник заранее рассчитан по напряжению и суммарной мощности.
В компактном Ethernet-узле этот неуправляемый промышленный свитч обслуживает фиксированную Gigabit-топологию без VLAN и удалённого управления портами. Один из пяти разъёмов используют для uplink, а остальные распределяют между локальными устройствами.
В системе мониторинга или видеонаблюдения PoE-коммутатор Teltonika питает камеры либо точки доступа через порты 1–4. Перед вводом узла в эксплуатацию для каждой нагрузки проверяют IEEE 802.3af/at, требуемую мощность и доступность PoE-out при выбранном входном напряжении.
Комплект поставки Teltonika TSW100
- Коммутатор Teltonika TSW100.
- Краткое руководство по началу работы.
- Упаковочная коробка.
Важно: выбранный TSW100010040 поставляется без блока питания. Совместимый PSU и монтажный комплект при необходимости заказывают отдельно.
